Автозапчасти на заказКак сделать соленоидный двигатель
Соленоидный двигатель своими руками
Всем доброго времени. В данной статье будем рассматривать как автор сделал соленоидный двигатель своими руками.

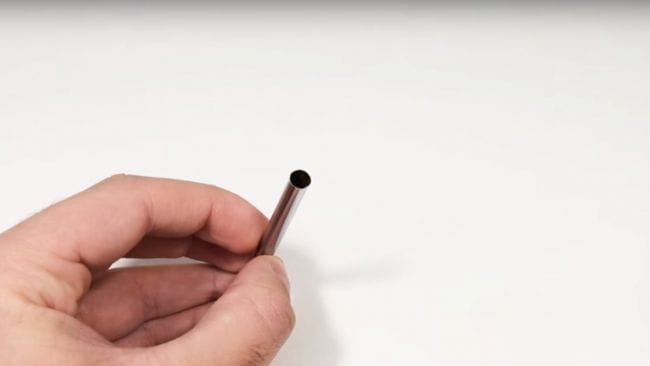

Для соленоида автор взял кусок от телескопической радиоантенны.

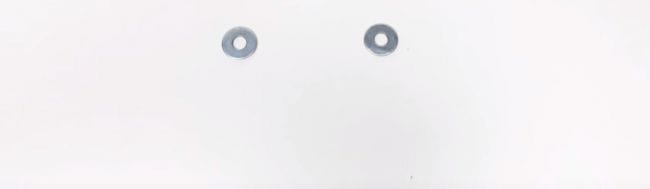

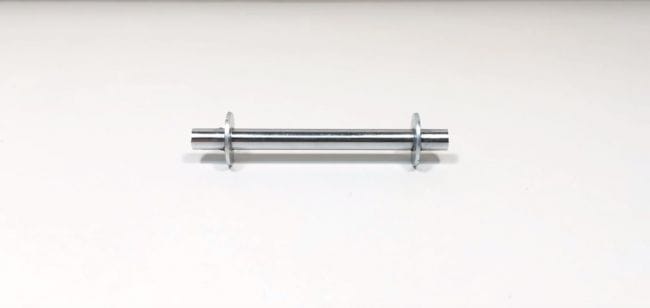

Две шайбы подходящие по размеру.

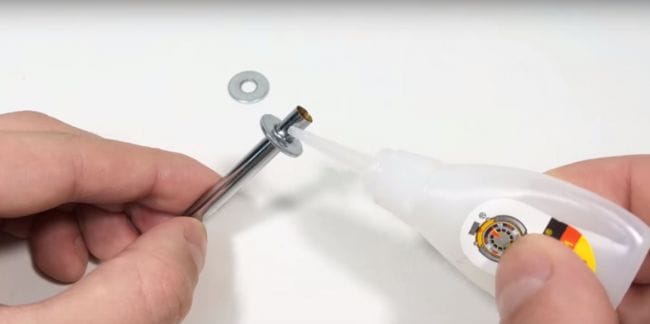

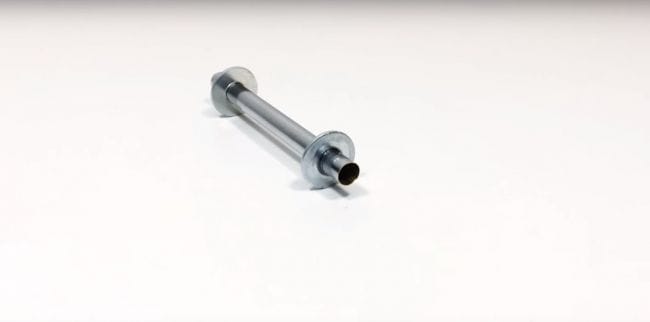

Шайбы одел на антенну и зафиксировал супер клеем.

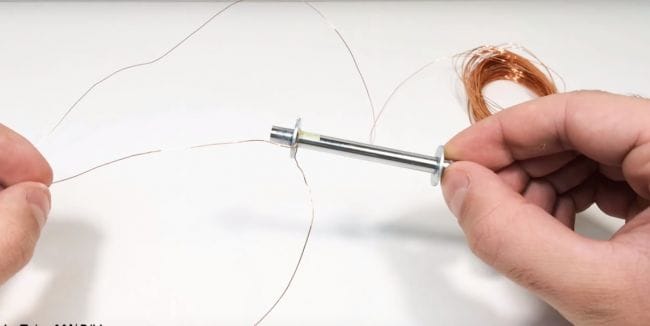

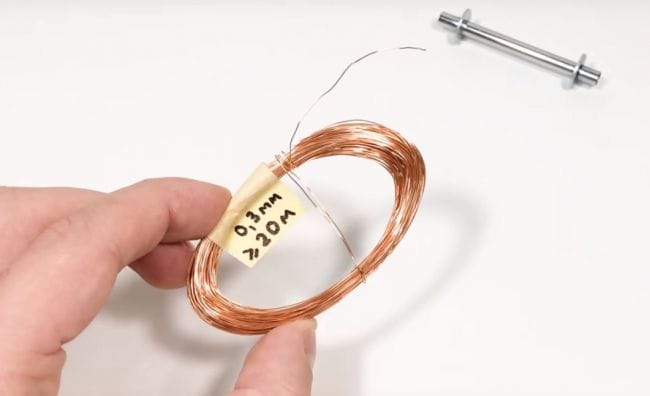

Затем автор взял медную изолированную проволоку длинной приблизительно 20 м.

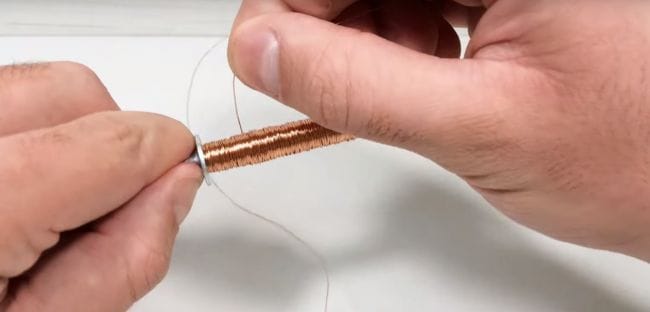

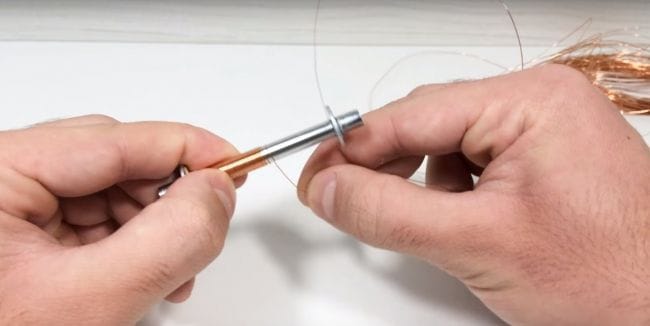

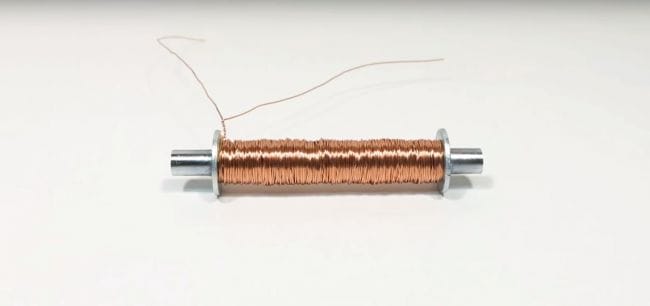

И намотал её в одном направлении на корпус соленоида.

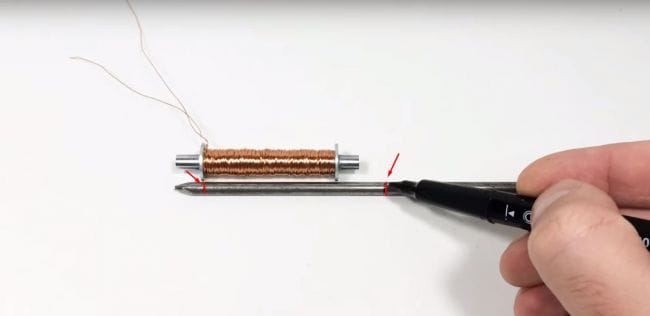

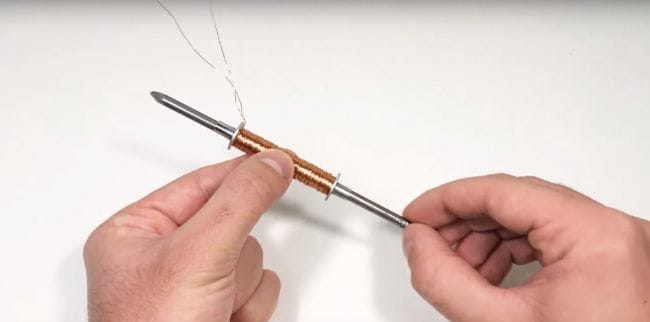

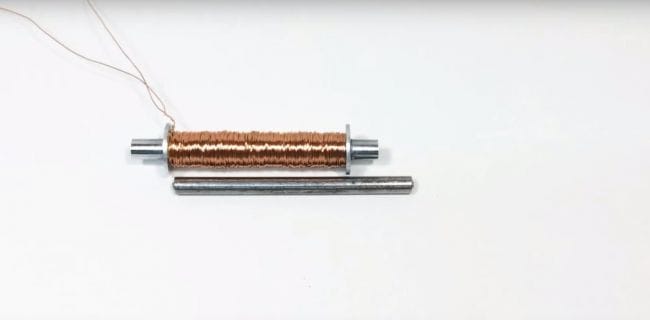

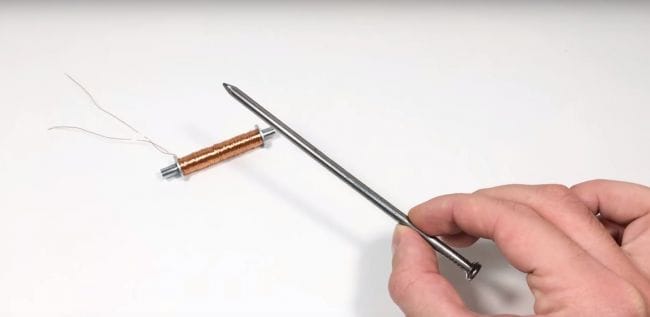

Далее автор изготовит шток соленоида из подходящего по диаметру обычного гвоздя.

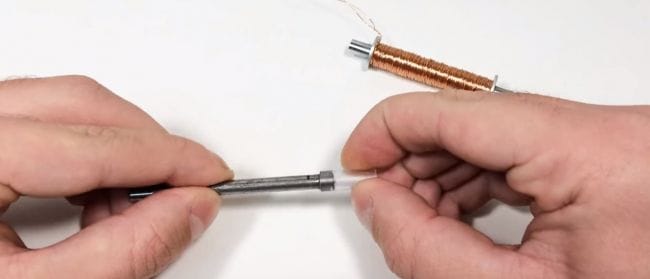

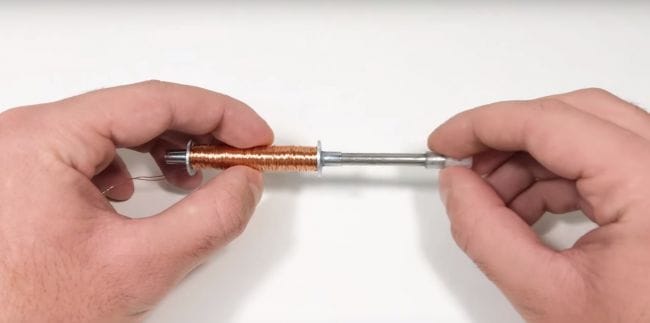

Шток должен свободно перемещаться в трубке.

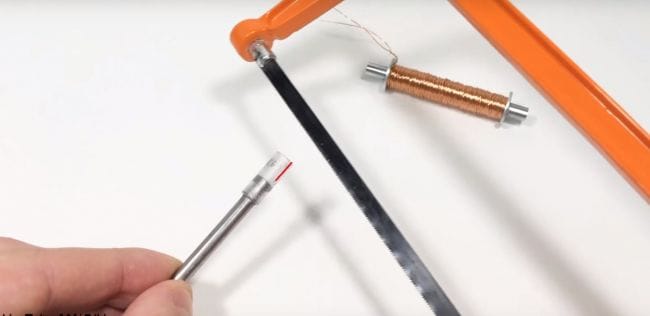

Далее отмеряет и отрезает лишнее.

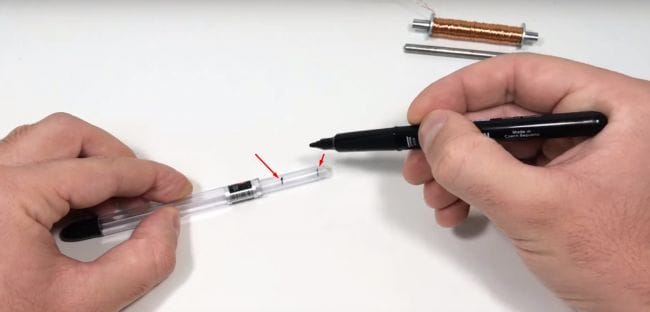

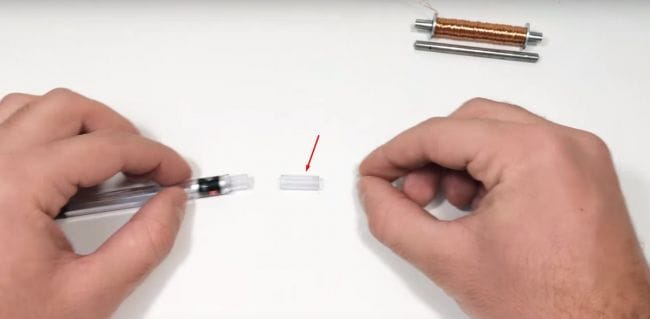

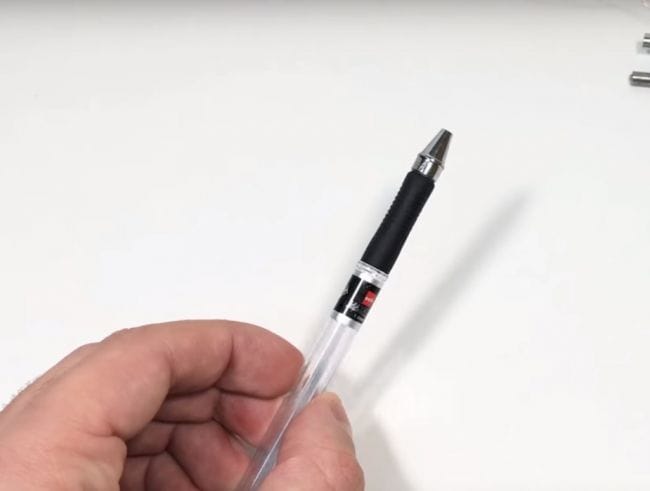

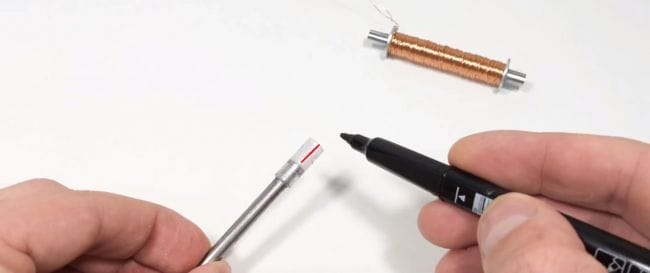

Потом автор берёт корпус от шариковой ручки отмечает и обрезает лишнее.

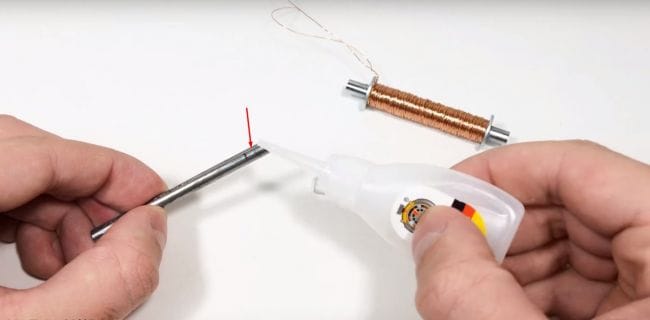

Одевает этот кусок от ручки на шток и приклеивает клеем.

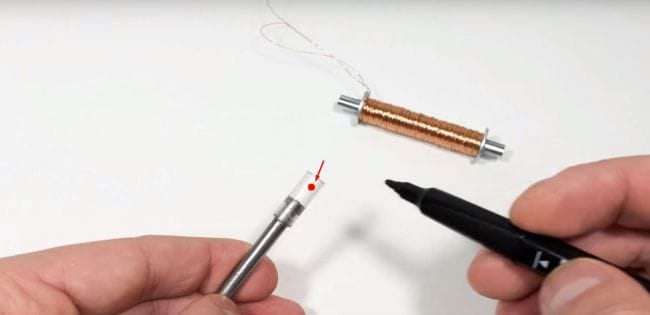

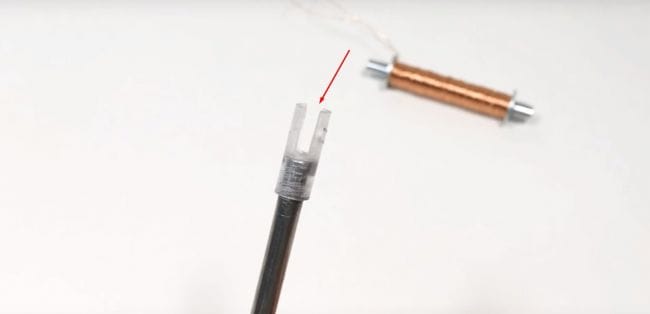

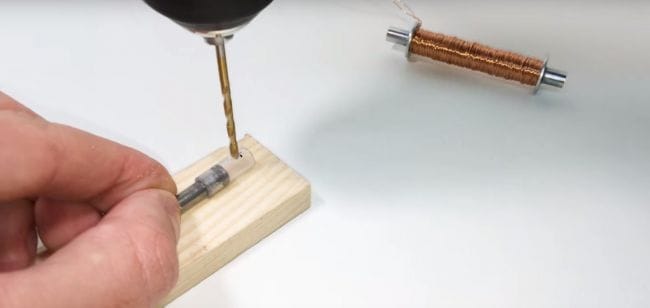

Затем в этой трубке он делает сквозное отверстие.
Далее параллельно отверстию автор вырезает канавку.
Проверяет.

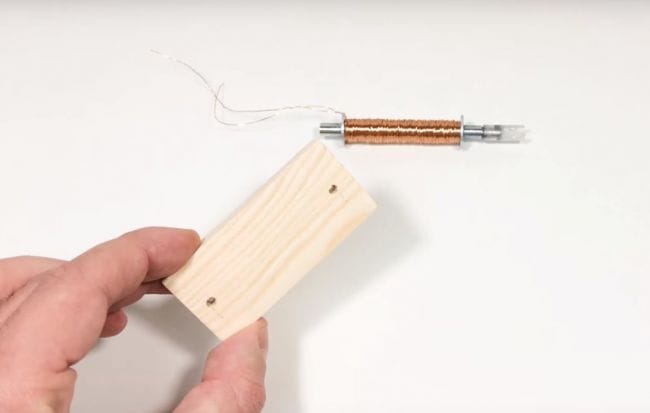

Затем он берёт не большой деревянный брусочек с заранее просверленными отверстиями по краям.

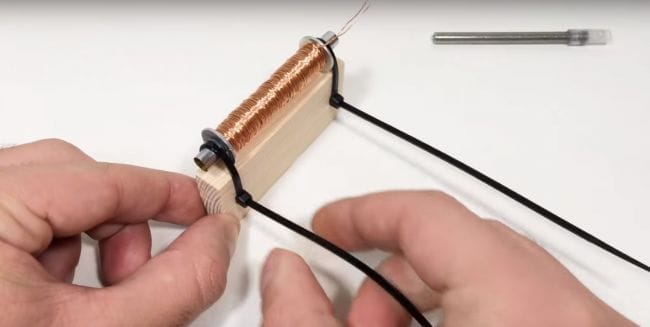

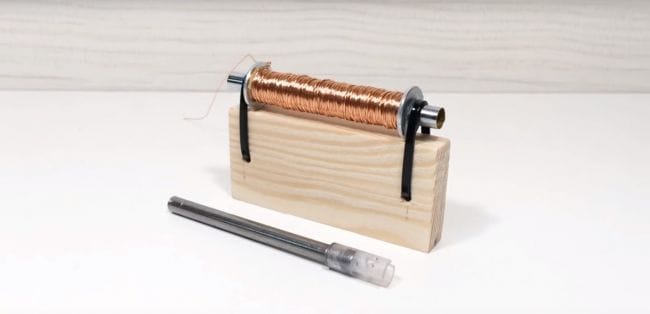

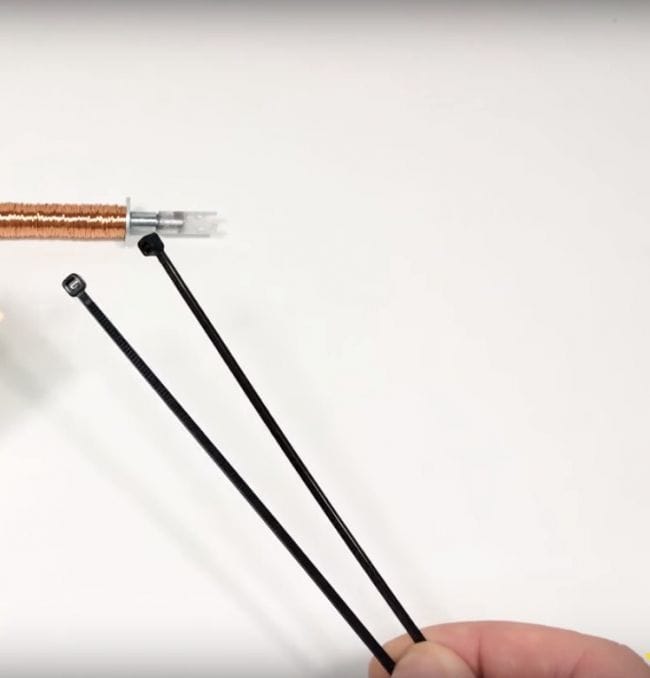

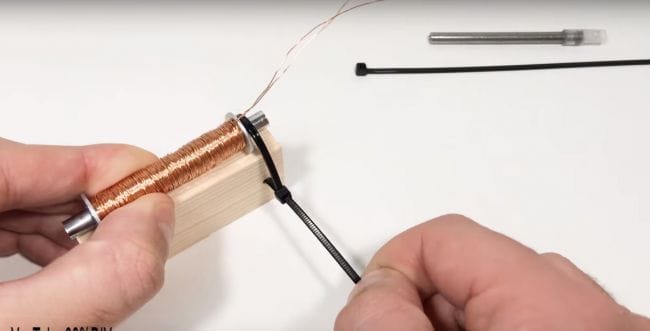

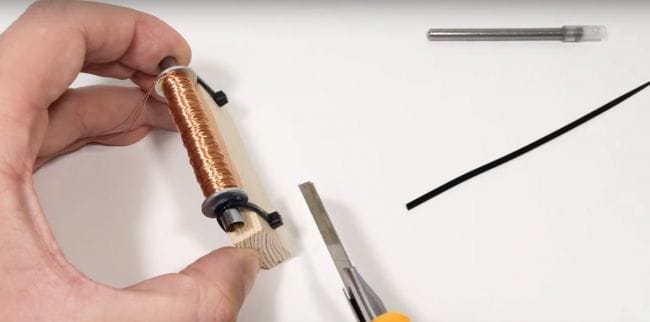

И крепит соленоид к брусочку с помощью пластиковых хомутов (стяжек.)
Обрезает лишние концы.

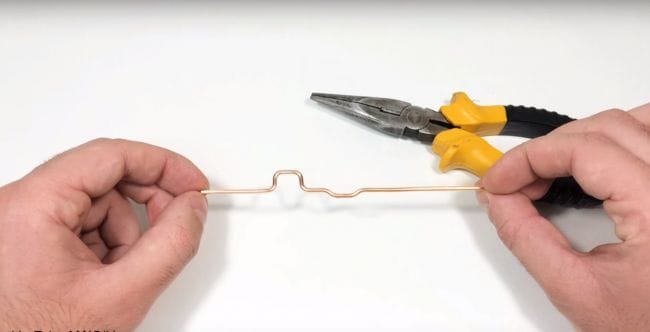

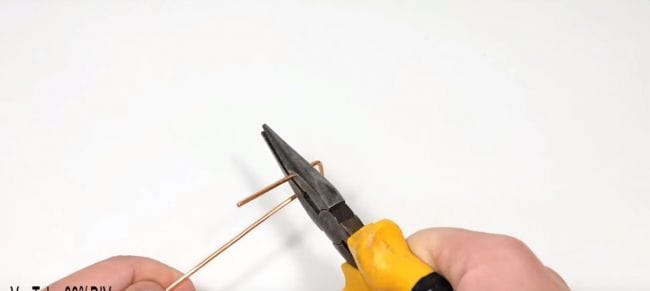

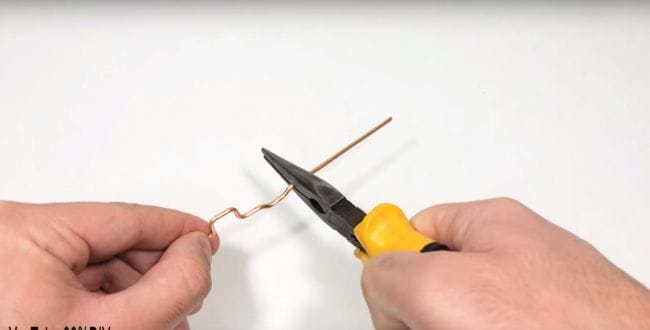

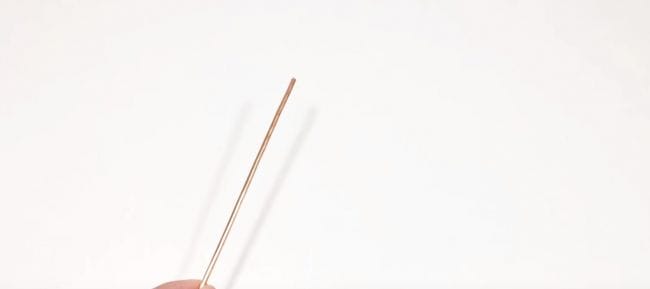

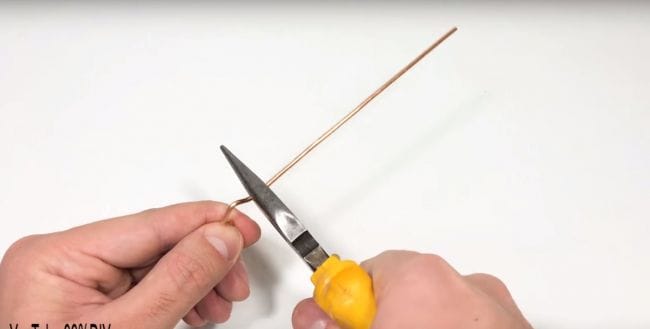

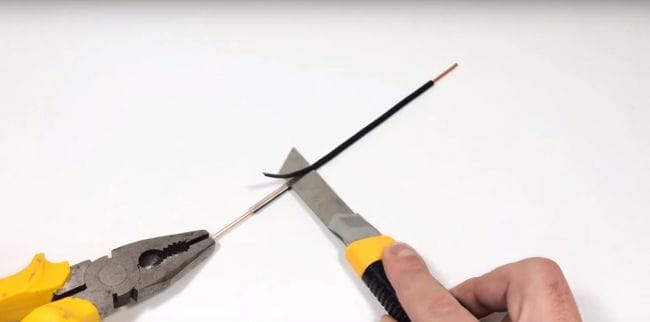

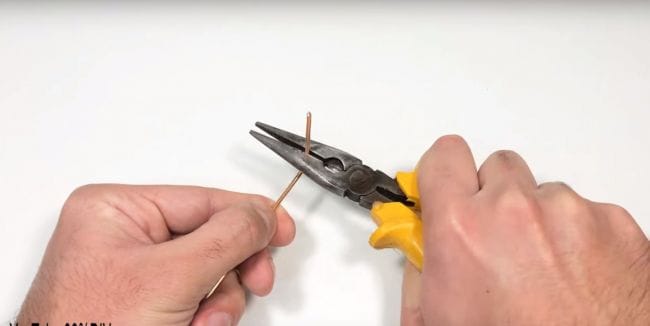

Затем автор изготовит кривошипно-шатунный механизм. Для этого он возьмёт толстый медный провод снимет с него изоляцию и выгнет его как показано ниже на картинке.

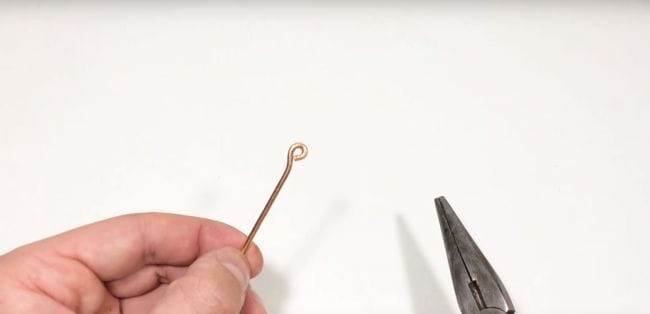

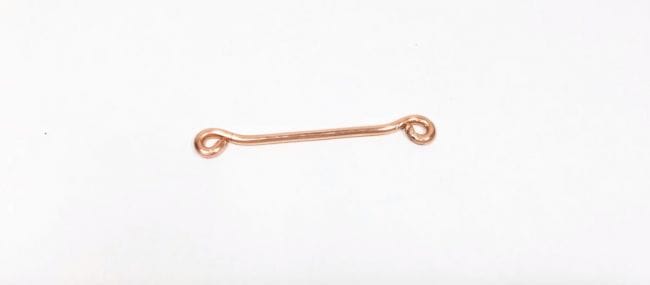

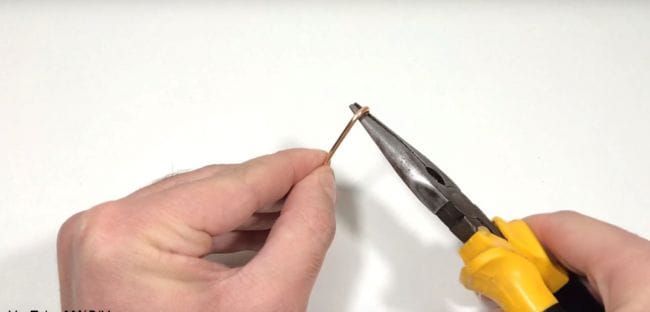

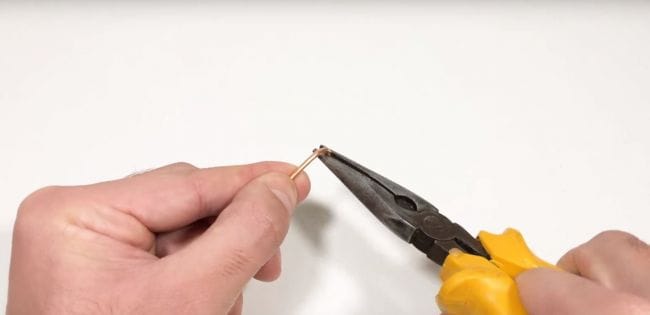

Затем он возьмет ещё один кусок такой же проволоки и изготовит из него шатун. Вот так.

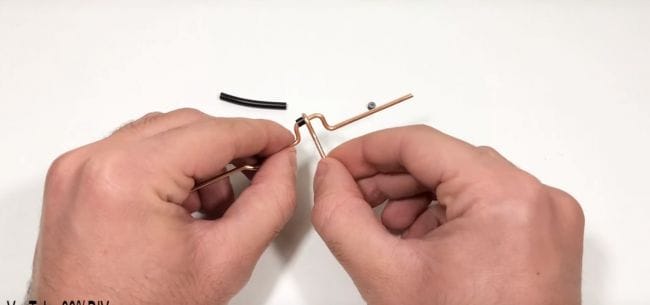

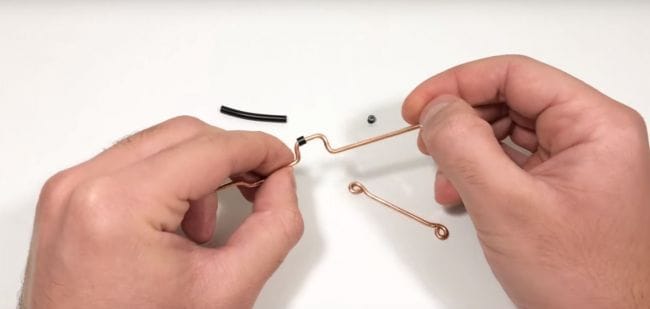

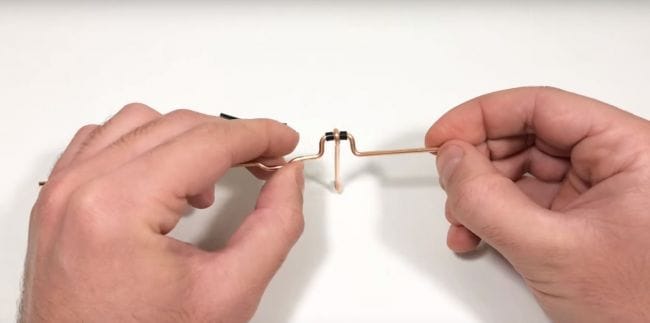

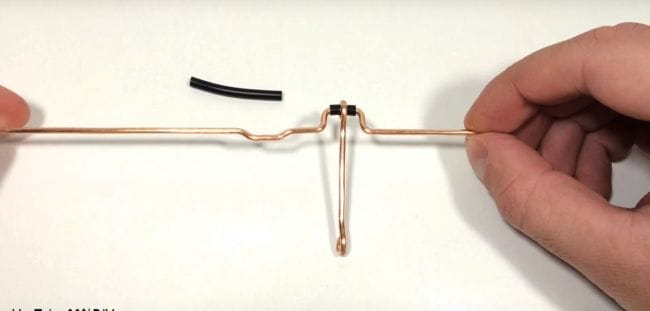

Далее установит шатун на своё место, одев с обеих сторон шатуна куски кембриков, для ограничения хода шатуна из стороны в сторону.

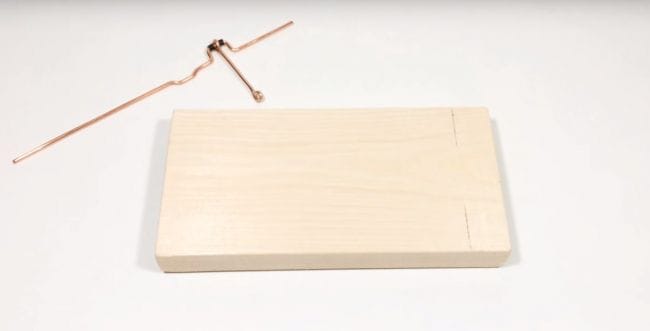

За основание автор взял кусок доски.

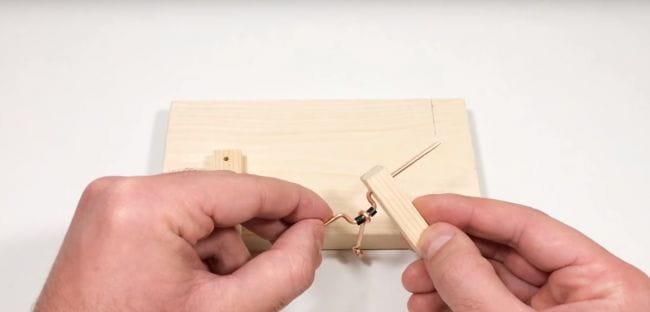

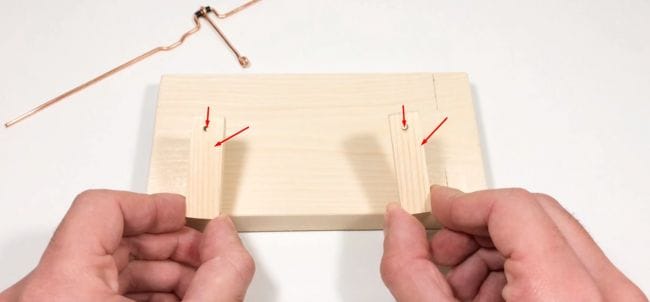

И два одинаковых бруска в них автор сделал по одному отверстию, Их автор будет использовать как опорные стойки вала.

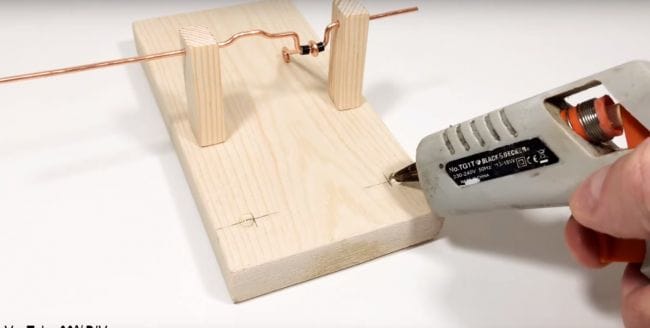

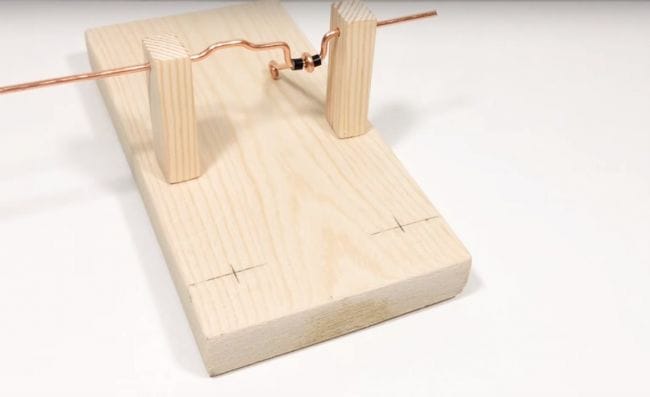

Установил вал на стойки примерил и приклеил.

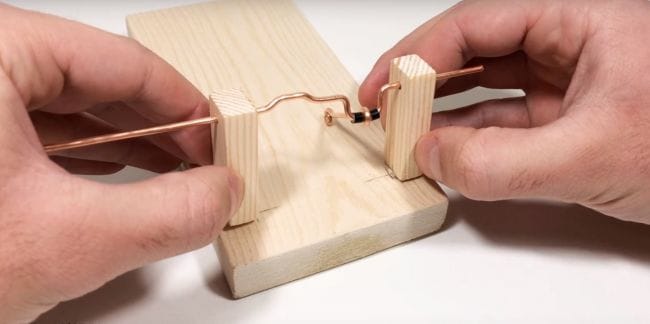

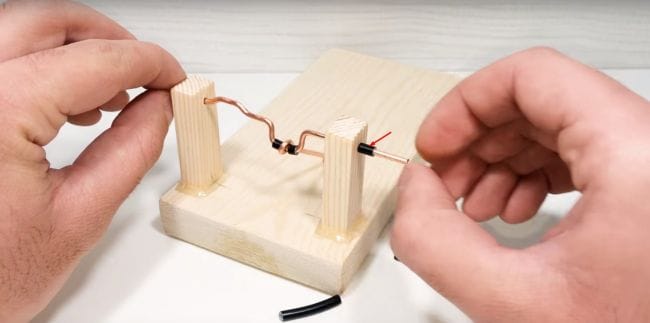

Затем ограничил осевое перемещение вала с помощью кусков кембрика.

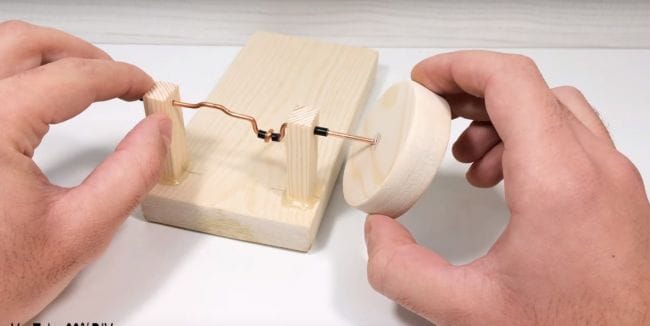

На одну сторону вала автор одел за ранее выточенный из дерева маховик.

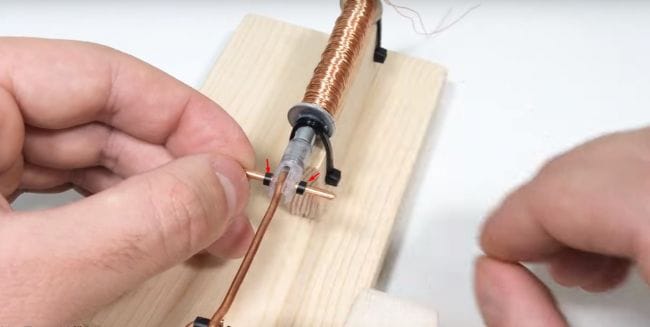

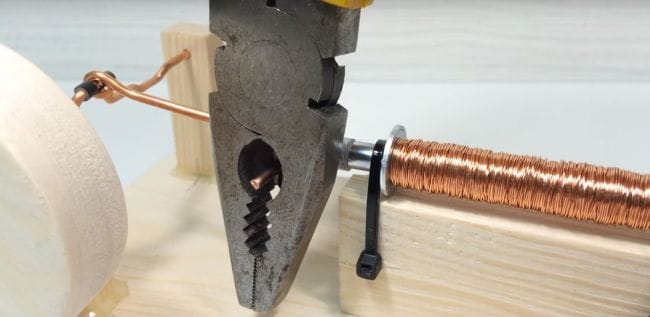

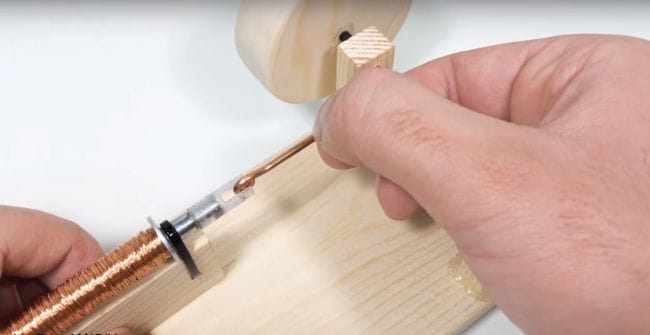

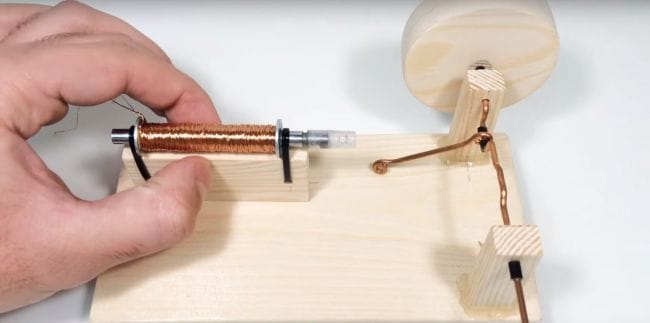

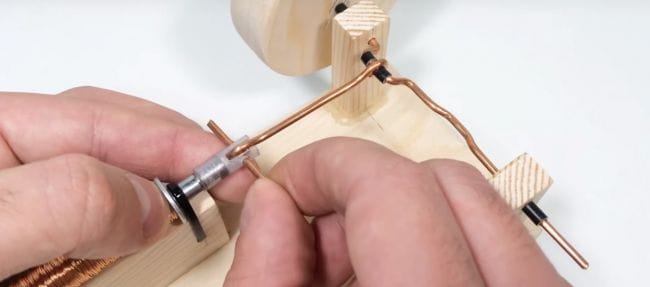

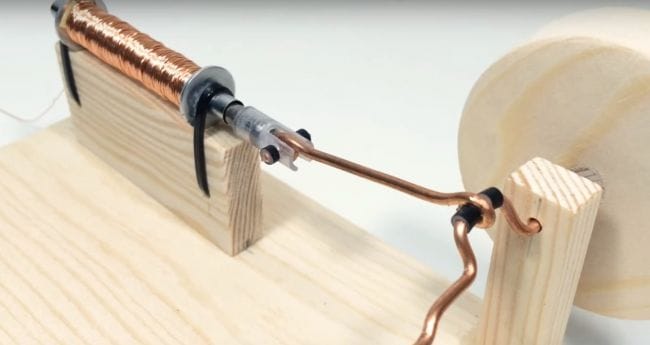

Затем он соединил шатун с соленоидом.

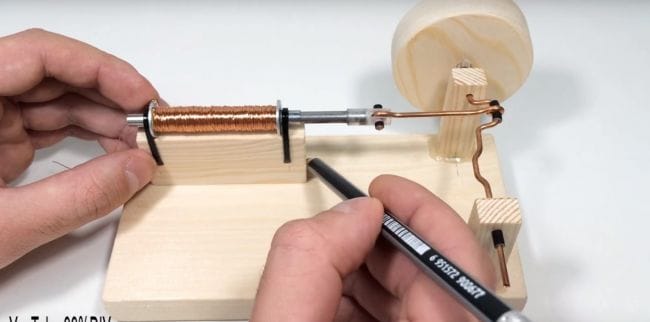

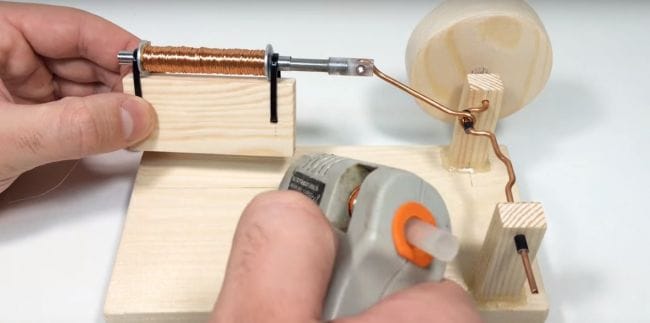

Затем отмерял нужное расстояние и приклеил соленоид.

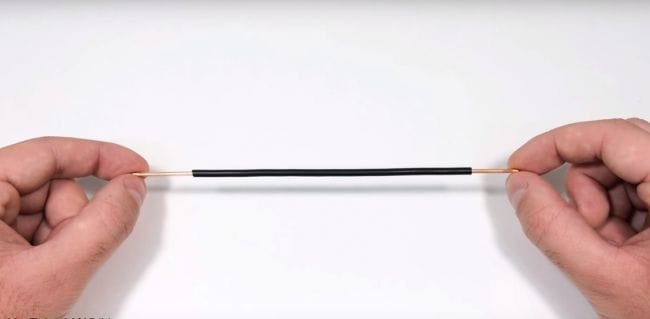

Далее он взял кусок медной проволоки чуть меньше диаметром, чем брал на шатун.

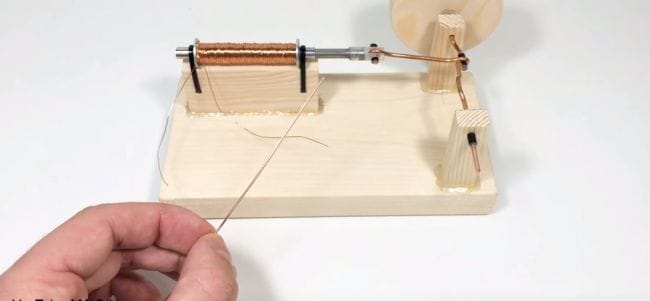

И изготовил из неё контакты двигателя сначала постоянный.

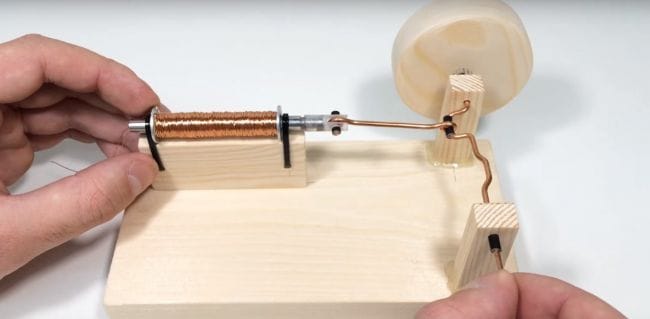

А затем и управляющий контакт.

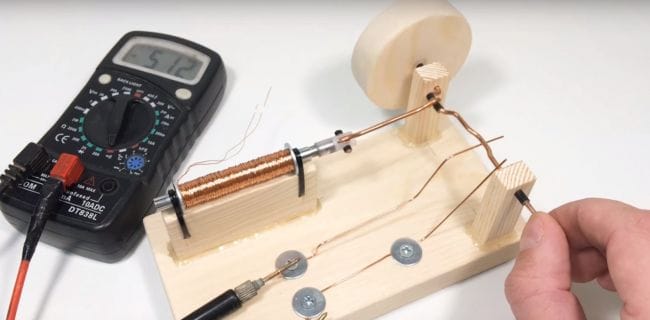

Затем у автора проверка.

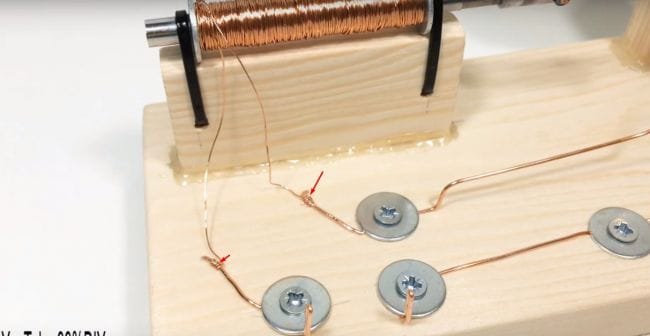

Далее автор подключает соленоид к контактам.

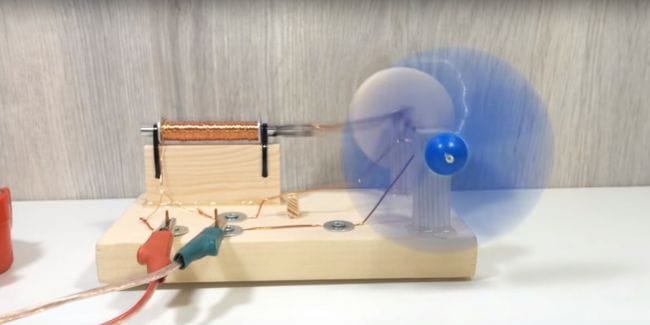

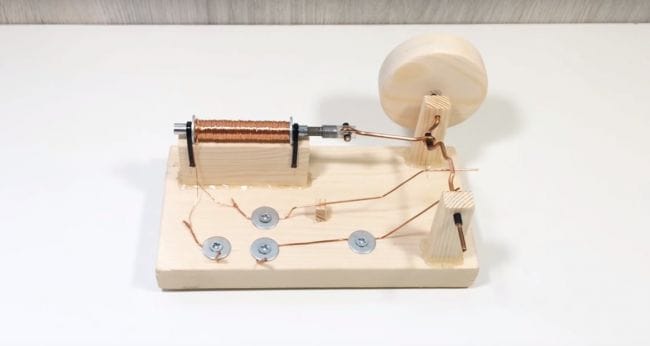

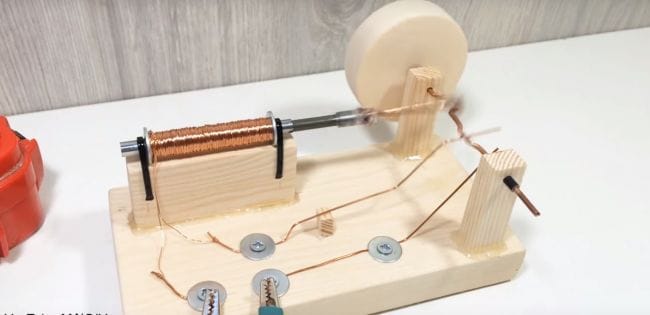

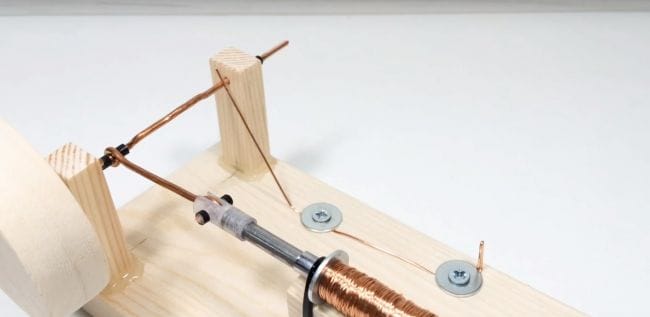

Ну вот и готов у автора соленоидный двигатель.

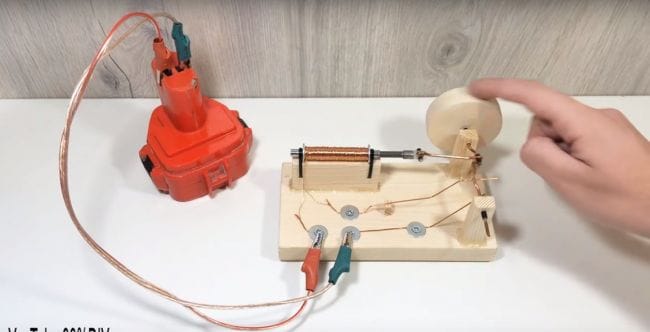

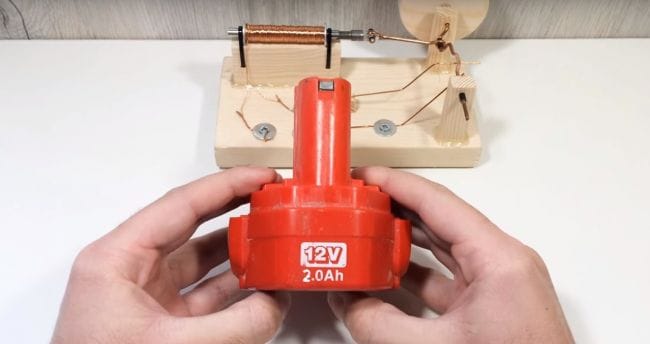

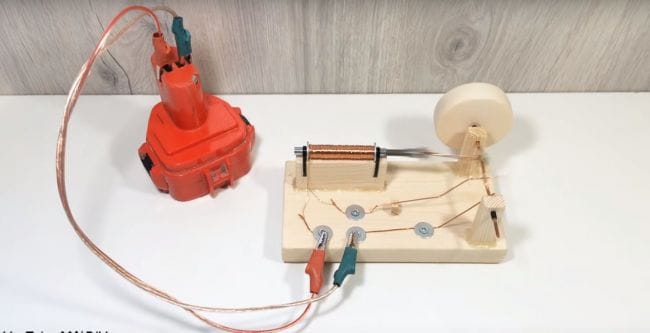

А теперь тест от автора. В качестве питания автор взял батарею от шуруповёрта.

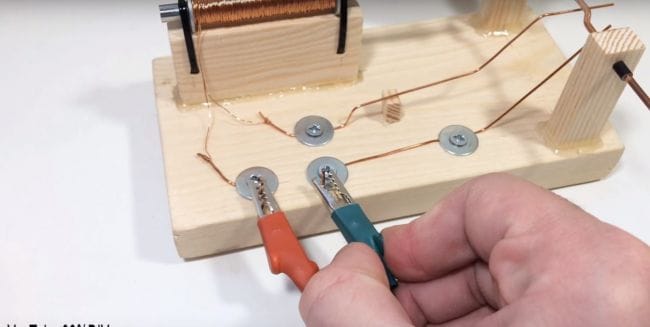

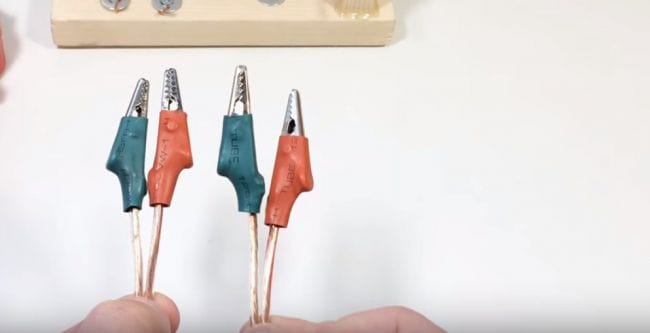

И подключает с помощью крокодильчиков для проводов.

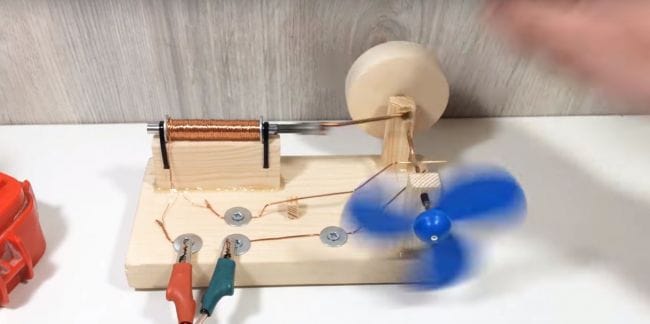

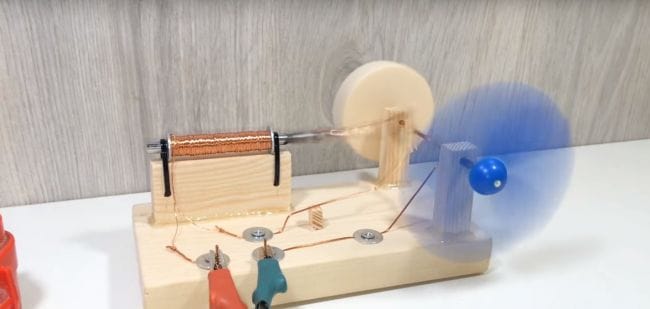

Как все мы видим у автора работает всё прекрасно.
Видео самоделки:
